ZN28-12/1250A户内真空断路器
产品概述

ZN28-12系列真空断路器为额定电压12kV,三相交流50Hz的高压户内开关设备。该产品符合GB1984-89标准,该产品总体结构为开关本体与操动机构一体安装和开关本体与操动一体安装和开关本体与操动机构分离安装两种形式.一体式结构即为ZN28-12基本型;分体式结构为ZN28A-12型,适用于各种固定式开关柜,如GG1A(Z),XGN2A10(Z)等。

该产品可配用CD17、CD10型直流电磁操动机构和CT17、CT19型弹簧储能式操动机构

注意事项:目前此产款产品仅做为维修备品备件为多,新配套已较少使用。

性能特点

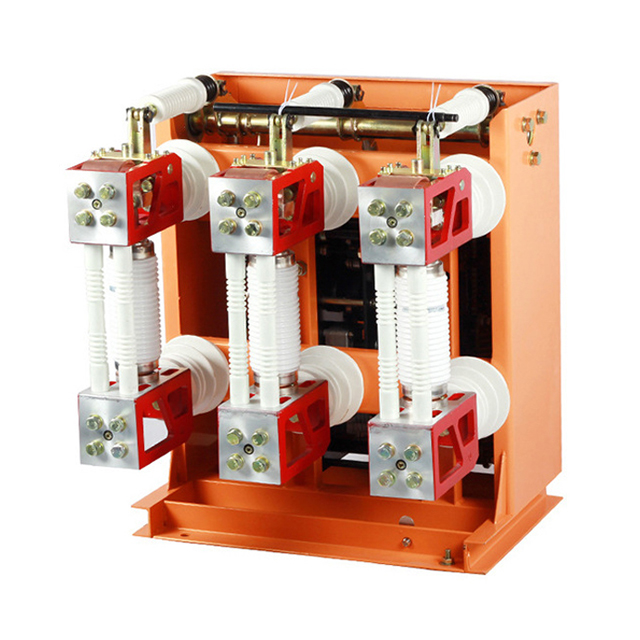

本产品是固定式开关柜专用真空断路器,自身不带操动机构,使用时必须配用合适的操动机构。本产品装设中封接式纵磁场真空灭弧室,主轴分闸弹簧及油缓冲器等部件安装在机架中。机架的左端设有安装孔,供断路器安装使用。机架右侧平面装6个绝缘子(上下各3个),上绝缘子固定静触头支架,下绝缘子固定动触头支架,动、静触头支架的右端兼作出线端子,见图3。真空灭弧室装设在动静触头支架之间,主轴通过绝缘拉杆拐臂与真空灭弧室动导电杆连接,动、静触头支架之间还装有二根绝缘杆,将两者连成一个整体,提高了整体强度。

技术参数

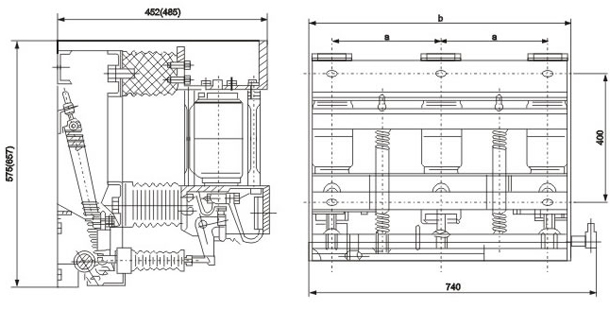

外形尺寸
