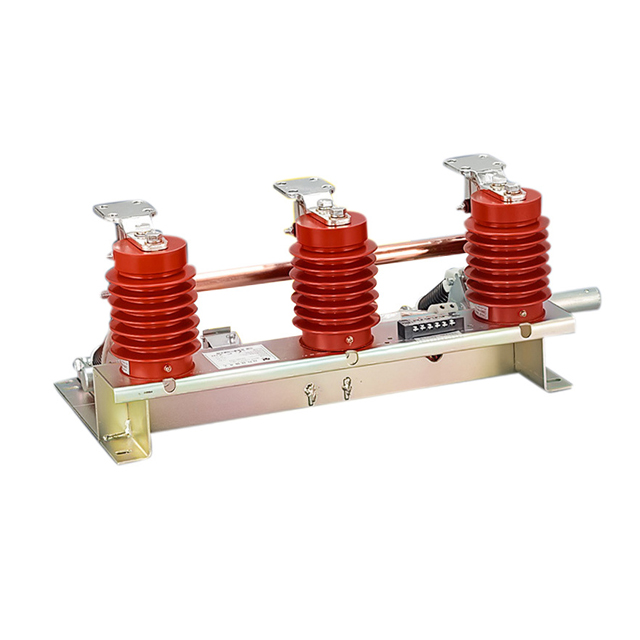

JN15-12高压接地开关
产品概述

JN15-12高压接地开关用于户内3~12KV三相交流50Hz的电力系统内和各型号高压开关柜配套使用,亦可作为高压电器设备检修时接地用。该接地开关结构简单紧凑、重量轻、操作灵活、安装方便、动热稳定好。

性能特点

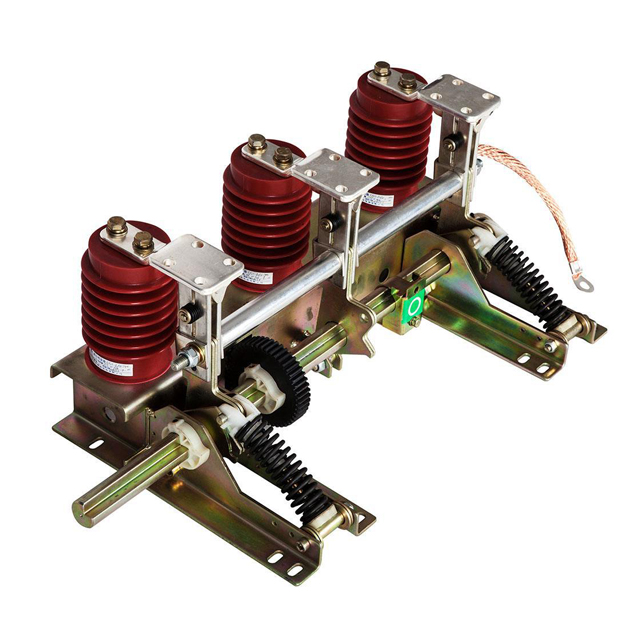

主要结构:

接地开关有支架、接地刀装配、静触头、传感器、轴、拐臂、压簧、导电套管、软连接组成。

工作原理:

当操作操动机构使接地开关合闸时,作为力矩使主轴克服阻力矩,带动拐臂沿合闸方向转动,并使接地刀上的操纵杆通过压簧死点,压簧释放能量,使接地开关快速合闸,在合闸位置。接地刀组件上的接地刀通过碟形弹簧和静触头的凸缘部牢固可靠地接触。分闸操作时,作用力矩使主轴克服主力矩及弹簧力,带动拐臂沿分闸方向转动,并使接地刀压簧通过死点,压簧储能结束,以备下次合闸。接地开关和合闸速度与人的操作速度无关。

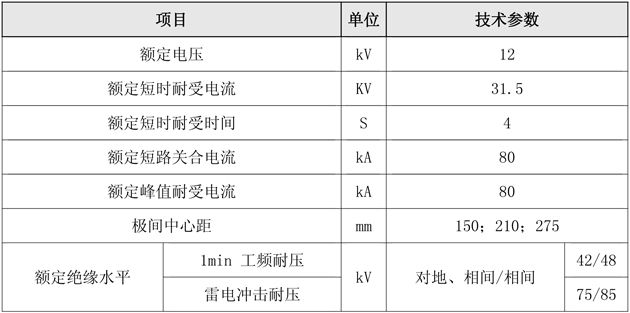

技术参数


外形尺寸
