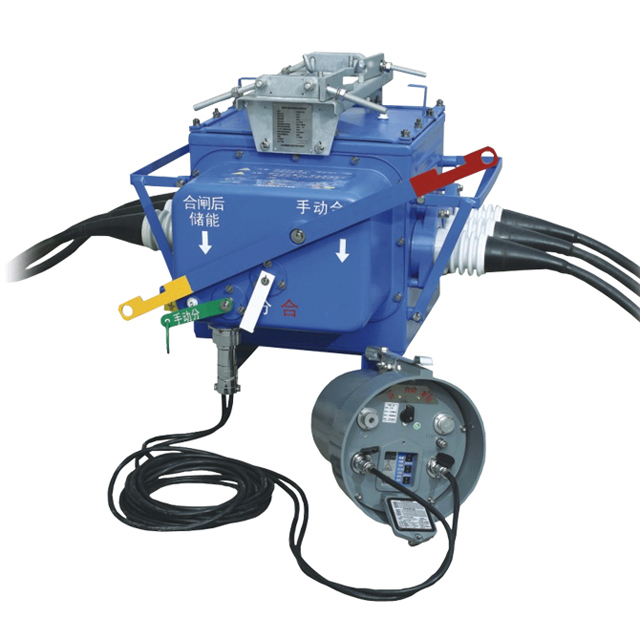

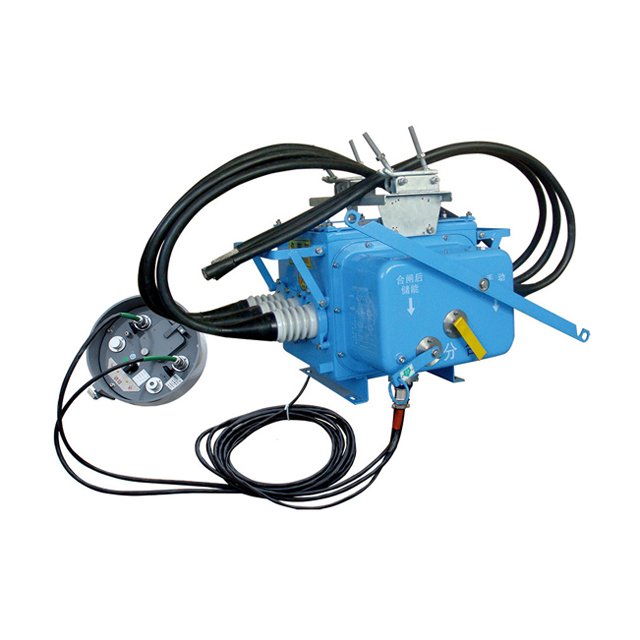

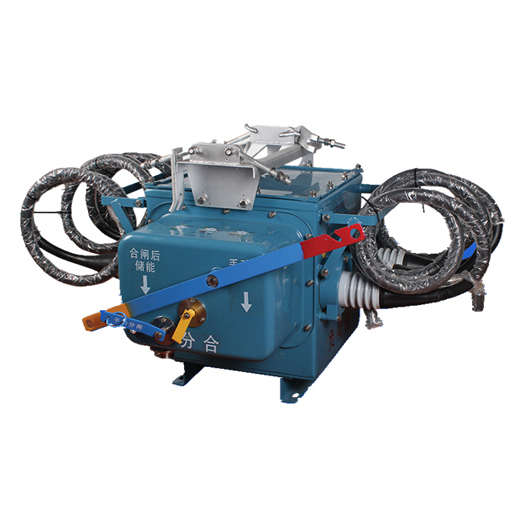

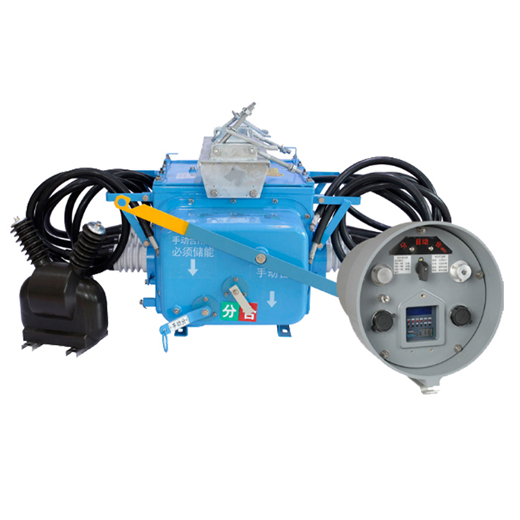

FZW28-12F户外真空分界开关
产品概述

FZW28-12F型户外分界真空负荷开关使用于柱上安装的场合,具有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12,本开关为免维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。本产品符合:GB3804《高压交流负荷开关》及GBT11022《高压开关设备和控制设备标准的共用技术要求》。本说明描述了柱上真空负荷开关的结构、功能和组装方法。FZW28(A)-12F型户外分界真空负荷开关(VSP5-12开关本体与FDR-01控制器)具备故障检测功能,保护控制功能和通讯功能,安装于10KV架空线路上,可实现自动切除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进线的责任分界点处,也可以适用于符合要求的分支线连接处。

性能特点

密封性能可靠:

具有成熟密封壳体技术,外壳防护等级达IP67级, 壳体采用模具拉伸一次成型工艺加工而成, 易于箱体密封,气密性高, 机械强度高;

免维护:

负荷开关主回路、二次元器件、操作机构均密封在SF6气体(零表压)中,不受外界环境影响,性能稳定、可靠,免维护;

进出线性能优良:

采用瓷套电缆或硅橡胶拐角套管出线方式, 使相间距达到280mm, 外绝缘性能优良;

使用安全:

在箱体顶部安装设防爆装置, 能有效避免高温气体或飞溅物在开关故障时飞逸出来;

安装方式灵活:

既可采用杆上吊装方式, 也可采用杆上坐装方式安装;

独特功能:

具有自动切除单相接地故障、自动隔离相间短路故障、快速定位故障点监控用户负荷、三段式保护、重合闸、远方通信等独特功能;

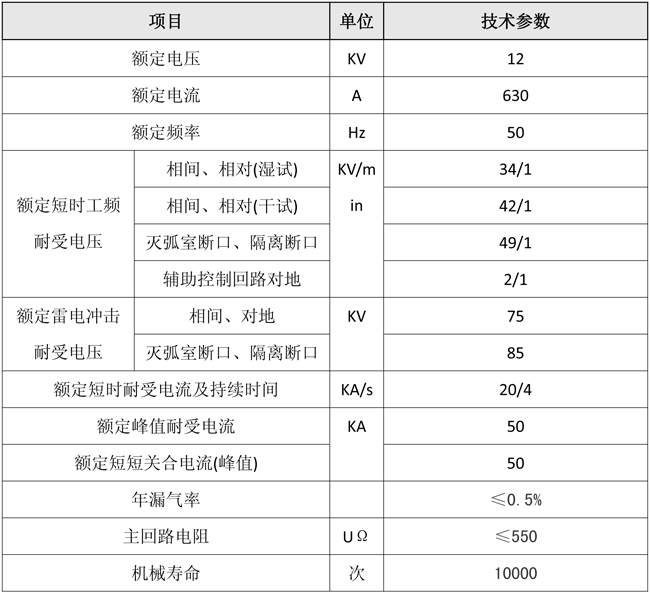

技术参数

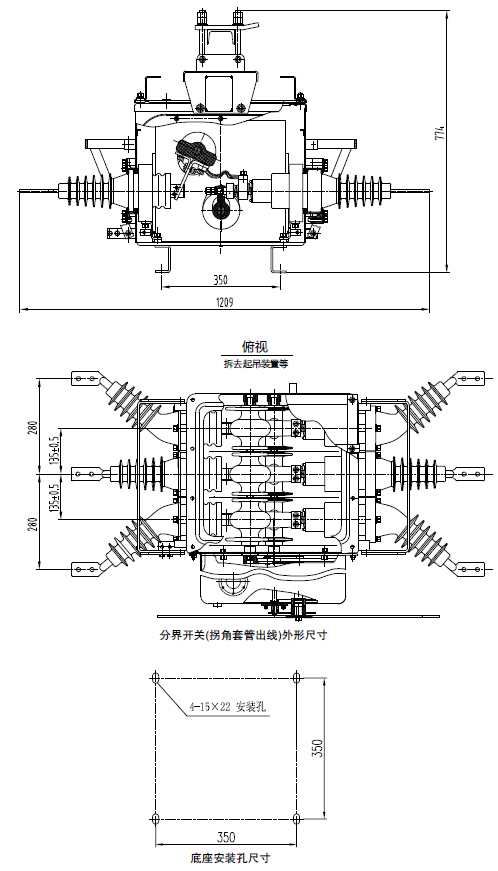

外形尺寸
